Deteção fiável de objetos com laser, LED ou luz infravermelha

DTECT® Presence: Barreiras de luz e sensores fotoelétricos difusos

Os sensores fotoelétricos difusos e as barreiras de luz da nossa série DTECT® Presence baseiam-se em tecnologia laser e LEDs de última geração. Pequenos e precisos pontos de luz laser permitem a deteção extremamente exata de peças pequenas em sistemas automatizados.

Diversos princípios de deteção estão disponíveis para diferentes situações de instalação e requisitos, incluindo sensores fotoelétricos de barreira (through-beam), sensores fotoelétricos retrorrefletivos, sensores fotoelétricos difusos e sensores com supressão de fundo. Teremos muito prazer em ajudá-lo pessoalmente na procura pela solução ideal para a sua aplicação.

Guia de seleção: De que sensor de barreira de luz precisa?

Sensor fotoelétrico de barreira, sensor tipo garfo, sensor fotoelétrico retrorrefletivo, sensor fotoelétrico difuso ou um sensor com supressão de fundo (BGS) – cada opção oferece as suas próprias vantagens e propriedades. Os princípios dos sensores diferem principalmente em termos de alcance, esforço de instalação e comportamento em relação ao plano de fundo ou à superfície do objeto. Existe um princípio de funcionamento adequado para cada área de aplicação.

DTECT Presence Beam

DTECT® Presence Beam

Sensores fotoelétricos de barreira para longas distâncias

Sensores fotoelétricosde barreira operam utilizando um emissor e um recetor separados que são instalados um em frente ao outro. O feixe de luz direto permite alcances muito longos, bem como uma deteção precisa e livre de interferências, mesmo na presença de poeira, vapor, luz ambiente ou condições ambientais exigentes . Além disso, a deteção é independente do material, formato ou superfície do objeto.

DTECT Presence Fork

DTECT® Presence Fork

Sensores tipo garfo para a deteção de pequenas peças e tarefas de contagem

Os sensores tipo garfo combinam o emissor e o recetor numa única carcaça. Isso significa que o feixe de luz está alinhado com precisão e nenhum ajuste é necessário, o que torna a instalação excecionalmente fácil. Graças ao guia de feixe de precisão, os sensores tipo garfo detetam de forma fiável até mesmo as menores peças a partir de 0,2 mm e são ideais para deteção de peças pequenas, tarefas de contagem ou medições de velocidade de rotação – mesmo em sistemas com fortes vibrações ou situações de instalação restritas.

DTECT Presence Reflect

DTECT® Presence Reflect

Sensores fotoelétricos retrorrefletivos com refletor para uma instalação fácil

Os sensores fotoelétricos retrorrefletivos combinam o emissor e o recetor numa única carcaça e utilizam um refletor para retornar o feixe de luz.  Isto permite uma instalação que poupa espaço e torna-os úteis para diversas aplicações.  Os sensores permitem uma deteção fiável, mesmo com materiais brilhantes, escuros ou transparentes e oferecem possibilidades versáteis de ajuste.

DTECT Presence Energetic

DTECT® Presence Energetic

Sensores fotoelétricos difusos para deteção flexível de objetos

Os sensores fotoelétricos difusos detetam a presença de objetos diretamente por meio da luz refletida pelo próprio objeto e não requerem um refletor adicional.  São particularmente adequados para aplicações com condições de iluminação estáveis e permitem uma deteção precisa quando as cores, os materiais e as superfícies permanecem consistentes.



DTECT Presence Energetic: FT 25-RGB1

DTECT® Presence Energetic

Sensores de contraste para deteção simples de marcas de registo

Os sensores de contraste detetam as menores diferenças de cor e tons de cinzento em superfícies e são particularmente adequados para aplicações nas quais marcas de registo simples, etiquetas e rótulos devem ser avaliados. Dependendo do tipo de sensor, diferentes fontes de luz são utilizadas: LEDs monocromáticos (ex: vermelho, verde ou azul) ou luz branca com um amplo espectro luminoso.



DTECT Presence Background

DTECT® Presence Background

Sensores fotoelétricos difusos com supressão de fundo para áreas de deteção definidas.

Os sensores fotoelétricos difusos com supressão de fundo (BGS) detetam objetos especificamente a uma distância definida do sensor e suprimem ativamente planos de fundo interferentes.  Isto torna-os particularmente adequados para aplicações com condições de iluminação variáveis, bem como fundos refletivos, aumentando tanto a precisão de deteção como a estabilidade do processo.



Uma comparação entre quatro princípios de funcionamento dos sensores: Qual é a melhor opção?

A visão geral a seguir mostra rapidamente qual solução de sensor é mais adequada para a sua aplicação.

Versão do sensor
Componentes requeridos
Propriedades
Vantagens em comparação com outros sensores
Solução ideal para

DTECT® Presence Beam

Sensor fotoelétrico de barreira

  • Emissor
  • Recetor
  • O emissor e o recetor são colocados um em frente ao outro.
  • É detetada a interrupção de um feixe de luz
  • Reage a uma interrupção atual do feixe de luz
  • Longo alcance
  • Grandes distâncias
  • Forte interferência da luz ambiente
  • Ambiente contaminado

DTECT® Presence Reflect

Sensor fotoelétrico retrorrefletivo

  • Sensor
  • Refletor
  • É possível detetar a interrupção de um feixe de luz
  • Longo alcance
  • Simples ajuste e colocação em funcionamento
  • Apenas é necessário um refletor
  • Instalação fácil
  • O uso é frequentemente possível sem necessidade de aprendizagem
  • Autocolimação: sem zona cega, emissor e recetor num único eixo
  • Baixos custos
  • Sem ajustes no recetor

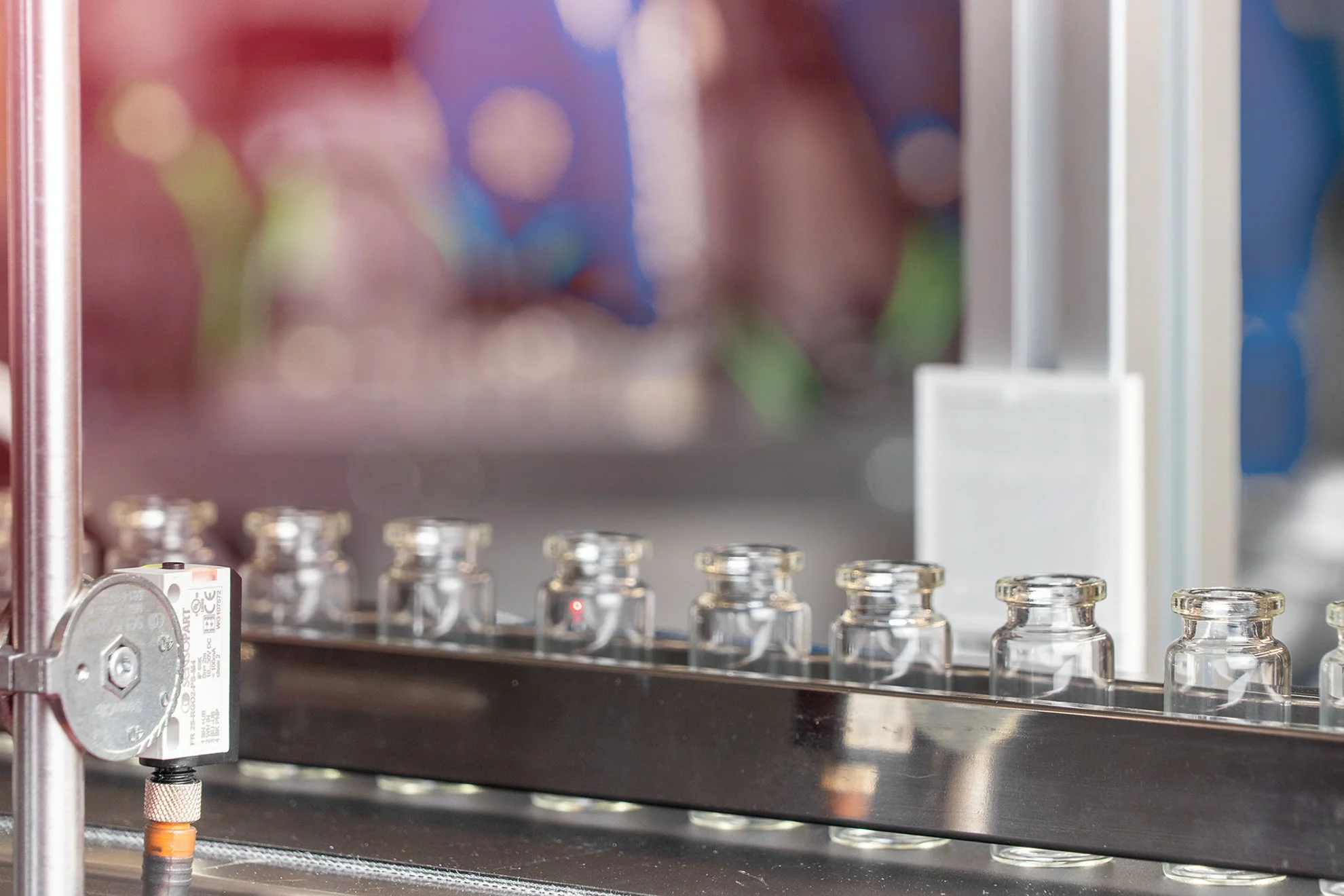

  • Deteção de transparência (FR 25-RGO)
  • Autocolimação: medição através de furos ou aberturas (FR 25-RLO)

DTECT® Presence Energetic

Sensor fotoelétrico difuso

  • Sensor
  • Deteta objetos exclusivamente por meio da energia refletida
  • Funciona sem um refletor
  • Aprendizagem é sempre necessária
  • Fácil alinhamento
  • Solução compacta para espaços confinados
  • Elevado contraste entre OK e NOK

DTECT® Presence Background

Sensor com supressão de fundo

  • Sensor
  • Deteção de objetos por qualificação de distância
  • Remove fundos de forma fiável
  • Com o modo Detect-All, também adequado para objetos altamente refletivos ou em movimento
  • Com fundos em mudança
  • Objetos que aparecem numa área a uma distância definida do sensor

DTECT® Presence Fork

Sensor de garfo

  • Sensor
  • O emissor e o recetor constituem uma barreira fotoelétrica de feixe direto, pré-alinhados num único corpo.
  • Fácil integração
  • Reage à interrupção do feixe de luz
  • Deteção de peças pequenas

As vantagens dos nossos sensores fotoelétricos difusos DTECT® Presence

  • Deteção fiável e precisa de objetos com laser ou LED
  • Ajuste flexível via teach-in, potenciómetro, linha de controlo ou predefinições  fixas
  • Sensores compatíveis com IO-Link para fácil configuração de parâmetros e integração
  • Diferentes tamanhos, alcances e variantes de comutação para quase todas as situações de instalação
  • Deteção fiável de objetos, mesmo com materiais transparentes ou superfícies exigentes

DTECT® Presence Key Visual
BlueLight - The NEW standard

Detect more, do more in industrial automation.

Tecnologia BlueLight para sensores óticos

A tecnologia BlueLight utiliza luz azul de onda curta e alta energia para permitir a deteção fiável de objetos escuros, brilhantes ou semitransparentes. Esta abordagem melhora a estabilidade da deteção em processos automatizados – ideal para aplicações nas quais os sensores clássicos de luz vermelha atingem os seus limites.

Mais sobre BlueLight

Sensores IO-Link: Para redes inteligentes

O IO-Link cria uma interface digital padronizada entre sensores, atuadores e o sistema de controlo. Isto permite uma configuração mais rápida dos dispositivos, monitorização transparente dos estados e transmissão fiável dos dados de processo – para processos estáveis e uma produção eficiente e interligada.

Mais sobre o IO-Link

Themenbanner IO-Link

O poder de 3: Três sensores para 99% das suas aplicações

O “Poder de 3” põe fim à demorada procura pelo sensor ideal. Quer sejam peças metálicas brilhantes, embalagens em preto ou garrafas PET transparentes, com a nossa experiência reunimos a essência da deteção industrial de objetos em três sensores compactos que executam com fiabilidade 99% das suas tarefas.

Mais sobre poder de 3

Interessado nos nossos produtos?

Os nossos especialistas estão disponíveis para o ajudar!
Entre em contacto connosco através do nosso formulário.

CONTACTE-NOS AGORA

Aplicações típicas para sensores fotoelétricos difusos e barreiras de luz

Os sensores fotoelétricos difusos e as barreiras de luz são utilizados na automação industrial sempre que é necessária uma deteção fiável de objetos. Permitem operações de produção estáveis e fluxos de materiais automatizados – mesmo com distâncias variáveis entre  objetos ou condições ambientais instáveis.

Dependendo da aplicação, utilize os pontos fortes dos diversos sensores da série DTECT® Presence. Vários exemplos típicos e as soluções de sensores adequadas são fornecidos abaixo.

Carregamento em estações de teste controladas por robô

Em estações de teste automatizadas, os componentes devem ser detetados com fiabilidade de processo e posicionados corretamente. Os sensores fotoelétricos difusos monitorizam a presença e a posição dos componentes e garantem que apenas as peças inseridas corretamente sejam processadas. Isto evita um carregamento incorreto.

Paletização de embalagens em sistemas de alimentação

Em sistemas de embalamento e paletização, as embalagens devem ser detetadas com fiabilidade para que os robôs as possam agarrar e posicionar corretamente. Sensores fotoelétricos difusos ou barreiras de luz detetam os objetos que chegam, permitindo um fluxo de materiais contínuo e automatizado, sem interrupções.

DTECT Presence Energetic: FT 25-RGB1

Deteção de marcas de registo na indústria gráfica e de embalagem

Em sistemas de embalamento, as marcas de impressão devem ser detetadas com precisão para posicionar corretamente as bobinas de material ou para acionar processos de corte e rotulagem. Os sensores de contraste detetam até as menores diferenças em tons de cinzento, permitindo um alinhamento e posicionamento precisos, mesmo em altas velocidades de processo.
