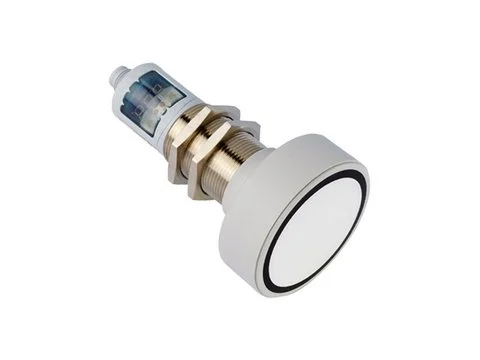

UMT 30-6000-A-IUD-L5

Bestellcode:

Bestellnummer:

690-51569

Kurzbeschreibung:

Ultraschall-Sensor M30, Tastweite 6000mm, 1 Analogausgang (4-20mA / 0-10V) mit Auto- umschaltung, 2 Tasten, 7-Segment Anzeige, Synch-/Multiplex-Eingang, nütztliche Zusatz- funktionnen, Stecker M12, 5-polig Nachfolgetyp von UM 30-6000 A-HP R1

Beschreibung

Hohe Betriebstastweite von 6 m
Automatische Einstellung auf Strom- bzw. Spannungsausgang
Einfache Voreinstellung des Sensors über Digital-Display möglich - Sensor sofort betriebsbereit
Synchronisation von bis zu 10 Geräten auf engstem Raum
Add-on-Menü mit zahlreichen Zusatzfunktionen

Funktionen
Analogkennlinie einstellen	per Teach-in Tasten und nummerisch über 7-Segment-Anzeige
Anzeige Display	Parametrisierung
Anzeige LED 1	Schaltausgangsanzeige
Anzeige LED 2	Schaltausgangsanzeige
Einstellmöglichkeiten	Tastenverriegelung per Teach-in Tasten Werkseinstellung per Teach-in Tasten
Teach-in Modi	Modus 1: Fenstergrenzen einstellen Modus 2: steigende / fallende Ausgangscharakteristik
Werkseinstellung	Messbereich: Grenztastweite Fenstergrenzen Analogsignal: Blindzone und Betriebstastweite Schaltausgang: steigende Analogkennlinie
Zusatzfunktionen	– Stromsparmodus – Anzeigemodus – Auswahl Strom- oder Spannungsausgang – Messwertfilter – Filterstärke – Ansprechverzug – Vordergrundausblendung – Multiplex-Betrieb Geräteadresse – Multiplex-Betrieb höchste Adresse – Messbereich – Kalibrierung Display – Erfassungsbereich, Empfindlichkeit

Elektrische Daten
Betriebsspannung UB [V DC]	9 ... 30
Erläuterung Betriebsspannung UB	max. 10 % Restwelligkeit, innerhalb UB
Leerlaufstrom [mA]	≤ 80
Bereitschaftsverzug [ms]	≤ 300
Verpolschutz	Ja
Kurzschlussschutz	Ja
Ansprechzeit Q [µs]	≤ 240.000
Analogausgang QA Strom [mA]	4 ... 20
Analogausgang QA Spannung [V]	0 ... 10
Anzahl Ausgänge	1

Mechanische Daten
Höhe [mm]	105,0
Durchmesser	M30
Gewicht [g]	~ 270
Material Gehäuse	Messing, vernickelt, Kunststoffteile: PBT, TPU
Material Ultraschallwandler	Polyurethanschaum, Epoxidharz mit Glasanteilen
Umgebungstemperatur: Betrieb [°C]	-25 ... 70
Umgebungstemperatur: Lager [°C]	-40 ... 85
Schutzart	IP 67
Erläuterung Schutzart	mit angeschlossenem IP 67 Stecker
Schwing- und Schockfestigkeit	EN 60947-5-2
Anschlussbezeichnung	Stecker, M12x1, 5-polig
- Gewinde	M12

Technische Daten
Grenzreichweite [mm]	0 ... 8.000
Betriebstastweite [mm]	600 ... 6.000
Ultraschallfrequenz [Hz]	~ 80.000
Auflösung [mm]	2,400
Erläuterung Auflösung	0,18 ... 2,4 mm; abhängig vom eingestellten Analogfenster
Wiederholgenauigkeit [mm]	≤ 9,00
Erläuterung Wiederholgenauigkeit	± 0,15 % bezogen auf aktuellen Messwert
Genauigkeit	± 1 % (Temperaturdrift intern kompensiert, abschaltbar 0,17% / K ohne Kompensation), über Bedienfeld parametrierbar

Klassifizierung Referenzmerkmale
Ultraschall Abstandssensor	EC001846	ETIM 6.0
Ultraschall Abstandssensor	EC001846	ETIM 7.0
Ultraschall Abstandssensor	EC001846	ETIM 8.0
Ultraschall Abstandssensor	27270804	ECLASS 10.1
Ultraschall Abstandssensor	27270804	ECLASS 11.0
Ultraschall Abstandssensor	27270804	ECLASS 11.1
Ultraschall Abstandssensor	27272806	ECLASS 12.0
Ultraschall Abstandssensor	27272806	ECLASS 13.0
